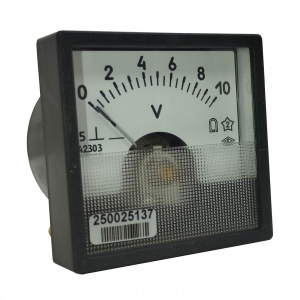

М42303 В 0-75 2,5 В ОО Вольтметр
+7 (495) 984-89-54 Пишите: info@rustenergo.ru
Вольтметры М42303 относятся к стрелочным приборам магнитоэлектрической системы и предназначены для измерения напряжения в цепях постоянного тока. Главные достоинства приборов магнитоэлектрической системы: равномерность шкалы и высокая точность. Диапазоны измерений от 0,075 V до 600 V. Для расширения диапазонов от 1 kV до 3 kV применяются добавочные сопротивления (заказываются отдельно). Вольтметры М42300, М42301, М42304, М42305 могут изготавливаться с повышенной устойчивостью к механическим воздействиям. При заказе к обозначению приборов добавляется буква (м). Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей - IP00. По отдельному заказу возможен выпуск стрелочных вольтметров М42303 с повышенной защитой. Вольтметры М42303 могут изготавливаться с нулевой отметкой в начале или середине шкалы, а так же с другими пределами измерения по заказу.
Размеры лицевой панели, мм |
40х40 |
Вырез в щите, мм |
⌀37,5 |
Длина шкалы, мм, не менее |
26 |
Класс точности |
2,5; 4,0 |
Масса, кг, не более |
0,08 |
Диапазон измерений |
Способ включения |
Условия эксплуатации |
V – 2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 500; 600 |
Непосредственно |
Температура -50...+60 °С, относительная влажность 95% при температуре +35 °С. Вибропрочность: ускорение 5...30 м/с2, частота 10...70 Гц. Ударопрочность: ускорение 100 м/с2, частота 80...120 ударов в min. |
V – 0,075/9; 2,5/10; 3/100; 3/300; 10/300; 30/300;6; 25; 400 |
С внешним добавочным сопротивлением с номинальным током 5 mA |
|
kV – 1; 1,5; 3 |
Приборы М42303 могут выдерживать сейсмические воздействия, эквивалентные воздействиям вибрации, с ускорением в интервале от 1,3 до 15м/с2 с частотой от 5 до 50 Гц в двух положениях.
Приборы М42303 с верхними значениями диапазонов измерений 0,5 mА, 20V и все многопредельные изготавливаются только класса точности 4.
