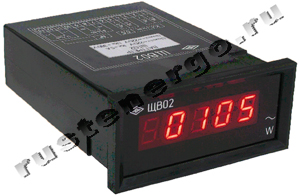

ЩВ02.1-МВт-10000/100В-600/5-1RS-К Ваттметр

Класс точности

0,5

Рабочий диапазон температур

УХЛ3.1 (от -40° до +50°С)

Максимальный диапазон показаний

от -9999 до +9999

Область частот измеряемых и преобразуемых сигналов

от 45 до 65 Гц; по току 1А, 2,5А, 5А;

по напряжению 100В, 230В, 400В

Количество измерительных каналов

1 вход по току; 1 вход по напряжению

Степень защиты по передней панели

IP50

Номинальный коэффициент мощности

для ваттметра cosφ=1, для варметра sinφ=1

Интерфейс RS485 (протокол Modbus RTU)

основной для передачи данных;

дополнительный, для передачи данных или для подключения табло и модулей индикации (МИ120, МИ80) (только для ЩВ96.1, ЩВ120.1)

Скорость обмена по интерфейсу

4800, 9600, 19200, 38400 бод

Аналоговый выход (класс точности 0,5)

количество: 0; 1; 2

диапазон: 0-5 мА, , 0-2,5-5 мА, 0-20 мА, 4-12-20 мА, 4-20 мА, 0-10-20 мА

Дискретный выход (2 шт.)

постоянное напряжение 300 В, 100 мА или

переменное напряжение 200 В, 100 мА

Максимально допустимая перегрузка по входному сигналу

150% (2 часа)

Время измерения, не более

0,5 с

Время установления выходного аналогового сигнала, не более

0,5 с

Падение напряжения при измерении силы тока 5 А, не более

30 мВ

Напряжение питания

5ВН, 12ВН, 24ВН, 220 ВУ, 230В

Мощность потребления, не более

5 В•А

Гарантийный срок эксплуатации

2 года

Средний срок службы

25 лет

Средняя наработка на отказ

150000 час.

A – Тип прибора:

- ЩВ02.1 – 96х48

В - Номинальное напряжение или коэффициент трансформации по напряжению:

- 100В; 230В; 400В – непосредственно

- U/100В – через трансформатор напряжения

С - Номинальный ток или коэффициент трансформации по току:

0,5; 1А; 2,5А; 5А – непосредственно

I/1А; I/5А - через трансформатор тока

D - Единица измерения отображаемой величины:

Вт; кВт; МВт; ±вар; ±квар; ±Мвар; МВт/Мвар; вар; квар; Мвар; Вт/вар; кВт/квар; Вт/±вар; кВт/±квар; МВт/±Мвар

Е - Питание:

5 ВН – (5+4/-0,5) В постоянного тока

12 ВН – (12+6/-3) В постоянного тока

24 ВН – (24+12/-6) В постоянного тока

220 ВУ – от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265 В постоянного тока

230 В – от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц

F - Дополнительный интерфейс:

1RS – основной

G – Аналоговый выход:

02 - два дискретных, без аналогового выхода;

11 - один аналоговый, один дискретный выход;

12 - один аналоговый, два дискретных выхода;

20 - два аналоговых, без дискретного выхода

х - без аналоговых и дискретных выходов

Диапазон:

А– 0…5 мА (для исполнения 0…+N)

В – 4…20 мА (для исполнения 0…+N)

С – 0…20 мА (для исполнения 0…+N)

АР – 0…2,5…5 мА (для исполнения –N…0…+N)

ВР – 4…12…20 мА (для исполнения –N…0…+N)

СР – 0…10…20 мА (для исполнения –N…0…+N)

(указывается в скобках)

Пример: 12(С) - один аналоговый выход 0...20мА, два дискретных;

20(В, ВР) - два аналоговых, без дискретного выхода

H – Цвет индикатора:

К – красный

З – зеленый

Ж - желтый
