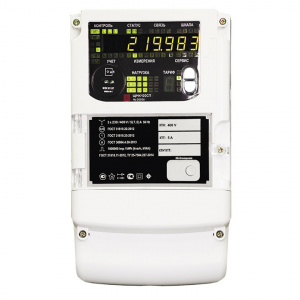

ЩМК120СП–400В–5А–К Счетчик коммерческого учета с функциями контроля качества электроэнергии

ЩМК120СП–400В–5А–К Счетчик коммерческого учета с функциями контроля качества электроэнергии
Цена с НДС: 65 998.80 руб.
По всем вопросам:
+7 (495) 984-89-54
Пишите: info@rustenergo.ru

Счетчик ЩМК120СП предназначен для коммерческого учета электрической энергии в соответствии с ГОСТ 31819.22-2012 (класс 0,2S), ГОСТ 31819.23-2012 (класс 1), измерения параметров качества электроэнергии по классу А в соответствии с ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, параметров тока, напряжения, мощности, активной и реактивной энергии в трехфазных электрических сетях и системах переменного тока, а также в точках установки средств измерений с сохранением результатов измерений и отображением значений учтенной электроэнергии, показателей качества электроэнергии и последующей передачей данных через коммуникационные интерфейсы.
Приборы соответствуют всем требованиям, предъявляемым к счетчикам коммерческого учета.

Полное соответствие установленным стандартам России:

Качество электроэнергии:

ГОСТ 30804.4.30-2013
ГОСТ 32144-2013
ГОСТ Р 51317.4.15-2012
ГОСТ 30804.4.7-2013
ГОСТ Р 8.655-2009

Коммерческий учет электроэнергии:

ГОСТ 31819.22-2012 (класс 0,2S)
ГОСТ 31819.23-2012 (класс 1)

Измерение параметров электросети:

ГОСТ 22261-94
ГОСТ Р 52931-2008
ГОСТ 29322-92

Измерение и контроль качества электроэнергии (Класс А):

  • с.к.з. напряжения;
  • частота;
  • длительность и глубина провала напряжения и перенапряжения;
  • длительность временного перенапряжения;
  • длительная и кратковременная доза фликера;
  • коэффициент временного перенапряжения;
  • коэффициент n-й гармонической составляющей напряжения;
  • коэффициент искажений синусоидальности кривой напряжения;
  • коэффициент несимметрии напряжения по обратной последовательности;
  • коэффициент несимметрии напряжения по нулевой последовательности.

Многофункциональный счетчик электрической энергии (Класс 0,2S):

  • учет количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;
  • восемь тарифов;
  • энергия активная и реактивная;
  • энергия потерь активная и реак­тивная;
  • флаги нарушения энергоучета.

Измерение и отображение параметров электрической сети:

  • тока, погрешность не более ±0,1%;
  • напряжения, погрешность не более ±0,1%;
  • электрической мощности, погрешность не более ±0,5%;
  • электрической энергии, погрешность не более ±0,5%.

Технические характеристики ЩМК120СП:

Параметры учета электроэнергии

Погрешность измерений

Активная энергия принятая (A+) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам)

В соотв. с классом точности 0,2S
по ГОСТ 31819.22

Активная энергия отданная (A–) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам)

В соотв. с классом точности 0,2S
по ГОСТ 31819.22

Активная энергия суммарная ((A+)+(A–)) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам)

В соотв. с классом точности 0,2S
по ГОСТ 31819.22

Реактивная энергия по r-ому квадранту (Qr)
(r = 1, 2, 3 или 4) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам)

В соотв. с классом точности 1 по ГОСТ 31819.23

Реактивная энергия принятая (R+ = Q1+Q2) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам)

В соотв. с классом точности 1 по ГОСТ 31819.23

Реактивная энергия отданная (R– = Q3+Q4) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам)

В соотв. с классом точности 1 по ГОСТ 31819.23

Реактивная энергия суммарная ((R+)+(R–)) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам)

В соотв. с классом точности 1 по ГОСТ 31819.23

Время усреднения при измерении приращения энергии (интервал учета), мин

1,2,3,4,5,6,10,12,15,20,30,60

Стартовый ток (чувствительность) при учете активной энергии, А

0,001∙Iном

Стартовый ток (чувствительность) при учете реактивной энергии, А

0,002∙Iном

Количество числоимпульсных измерительных интерфейсов (выходов)

4 конфигурируемых выхода

Параметры качества электроэнергии

Диапазон измерений

Предел погрешности измерений*

С.к.з. напряжения (U), В

(0… 200) % Uном

γ = ±0,1 %

Положительное отклонение напряжения (δU(+)), % **

(0…100) %

Δ = ±0,1

Отрицательное отклонение напряжения (δU(–)), %**

(0…90) %

Δ = ±0,1

Частота (f), Гц

(42,5…57,5) Гц

Δ = ±0,01

Отклонение частоты (Δf), Гц

(-7,5…7,5) Гц

Δ = ±0,01

Коэффициент n-ой гармонической составляющей напряжения до 50 порядка (KU(n)), %***

(0,05…30)

Δ = ±0,05
(KU(n) < 1 %)

δ = ±5,0 %
(1 % ≤ KU(n)<30 %)

Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) (KU), %

(0,1…30)

Δ = ±0,05
(0,1 % ≤ KU <1 %)

δ = ±5,0 %
(1 % ≤ KU <30 %)

Коэффициент несимметрии напряжений по обратной последовательности (K2U), %

(0…20)

Δ = ±0,15

Коэффициент несимметрии напряжений по нулевой последовательности (K0U), %

(0…20)

Δ = ±0,15

Длительность провала напряжения (Δtп), с

(0,02…60) с

Δ = ±0,02

Глубина провала напряжения (δUп), %

(10…99) %

Δ = ±0,2

Длительность прерывания напряжения (Δtпрер), с

(0,02…60) с

Δ = ±0,02

Длительность временного перенапряжения (Δtпер.), с

(0,02…60) с

Δ = ±0,02

Коэффициент временного перенапряжения (Kпер), отн. ед.

(1,1…2,0)

Δ = ±0,002

* обозначение погрешностей: Δ – абсолютная; δ, % – относительная; γ, % – приведенная
** относительно Uн равного номинальному Uн или согласованному Uсогл значению напряжения по ГОСТ 32144
*** номер гармонической подгруппы n от 2 до 50 порядка в соответствии с ГОСТ 30804.4.7

Отображение информации

Светодиодная индикация

(единичные и семисегментные индикаторы)

- 1 ряд семисегментных индикаторов (8 индикаторов, высота знака: 14 мм);
- одиночный семисегментный индикатор – для отображения номера выбранного тарифа;
- единичные светодиодные индикаторы для отображения различных текущих параметров

Дополнительные возможности

Для отображения телеизмерений на дополнительном устройстве:
Подключение модулей индикации МИ120, МИ80 или табло Т44, Т54, Т74 по интерфейсу RS485 или Ethernet (для МИ120.5)
Для взаимодействия с пунктом управления телемеханики:
Подключение контроллера телемеханики ЭЛКТ по интерфейсу RS485 для передачи данных на верхний уровень по протоколу МЭК 61850-8-1 (интерфейса Ethernet).

Телеизмерение

Входной сигнал

Ток: 1 А, 5 А
Напряжение: 100 В, 400 В
Номинальное действующее значение напряжения: 57.7/230 В - фазное,
100/400 В – междуфазное
Частота измерений входного сигнала тока/напряжения: от 42,5 до 57,5 Гц Максимальное сечение провода 4 мм²

Время измерения

0,2 сек. (ток и напряжение), 1 сек. (частота)

Гальваническая развязка входных и выходных цепей, цепей питания

Есть

Входное сопротивление, не менее

по токовым цепям:
по цепям напряжения:

0,02 Ом (1 А, 5 А)
0,4 MOм (100 В), 1,6 MOм (400 В)

Интерфейсы связи

RS485

Количество: 2; протоколы: Modbus RTU, МЭК 60870-5-101

Ethernet

Ethernet 10/100 BASE TX (разъем RJ45) или Ethernet 100 BASE FX (разъем ST)
Количество: 2; протоколы: МЭК 60870-5-104, МЭК 61850-8-1

Удаленный человеко-машинный интерфейс

HTTP (встроенный WEB-сервер)

Интеграция в систему контроля показателей качества электроэнергии

HTTP (интеграция в программный пакет визуализации и контроля показателей качества электроэнергии, поставляемый в комплекте с устройством)

Синхронизация времени устройства

NTP (RFC 5905)/PTP (IEEE `1588)

Интеграция в системы

RS485 (Modbus RTU, МЭК 60870-5-101), Ethernet (МЭК 60870-5-104, МЭК 61850-8-1), оптический интерфейс «оптопорт» (МЭК 61107),  импульсный выходной интерфейс

Питание

Напряжение питания

- основное: 220ВУ (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока);
- резервное: «РЕЗЕРВ» (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока)

Мощность потребления от цепи питания, не более

10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц,
10 Вт при питании от источника постоянного тока

Перепрограммирование прибора (настройка)

Перепрограммирование

- через программу «Конфигуратор» (интерфейс RS485, Ethernet),
- с помощью кнопок управления на передней панели,
- через WEB-интерфейс
Параметры перепрограммирования описаны в Руководстве по эксплуатации приборов.

Условия эксплуатации

Рабочий диапазон температур

От -40 до +55 °С

Пыле/влагозащита

IP51

Устойчивость к мех. воздействиям

Группа 4 по ГОСТ 22261

Электромагнитная совместимость

Помехоустойчивость: ГОСТ Р 51317.6.5, помехоэмиссия: СИСПР 22 для класса А

Монтаж

На панель

Межповерочный интервал

12 лет

Гарантийный срок эксплуатации

36 мес.

Средний срок службы, не менее

25 лет

Средняя наработка на отказ

250000 ч

Габаритные размеры, мм

173×290×88

Высота знака, мм

14

Масса, кг, не более

2,0

Форма заказа ЩМК120СП:

ЩМК120СП – аbсd

a – номинальное напряжение:

  • линейное напряжение – 100 В, 400 В;
  • U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки 100 В).

b – номинальный ток:

  • 1 А; 5 А;
  • I/1; I/5 – коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А).

c – цвет индикации:

  • К – красный цвет;
  • З – зеленый цвет;
  • Ж – желтый цвет.

d – специальное исполнение:

  • при отсутствии параметр не заполняется.

Исполнение счетчика

Параметр кода полного условного обозначения

Номинальное значение или коэффициент трансформации

Цвет индикации

a

b

с

ЩМК120СП

U;
U/100

I;
I/1; I/5

+

Примечание:

·         Знак «+» означает наличие всех возможных вариантов параметра в формуле заказа.

·         Неиспользуемый параметр d не указывают.

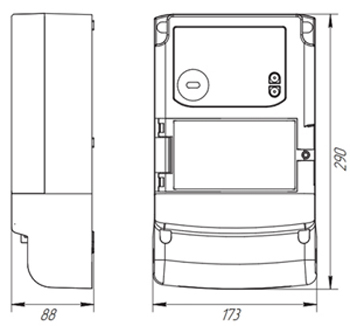

Габаритные чертежи ЩМК120СП:

Габартиты ЩМК120СП.jpg
