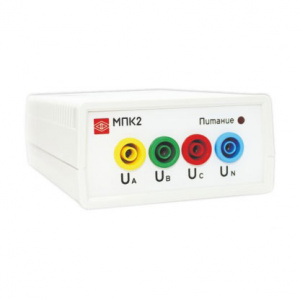

МПК2–100В–REС–RS–х–С Переносной прибор контроля качества электроэнергии

МПК2–100В–REС–RS–х–С Переносной прибор контроля качества электроэнергии
Цена с НДС: 82593 руб.
По всем вопросам:
+7 (495) 984-89-54
Пишите: info@rustenergo.ru

Приборы МПК2 предназначены для измерения показателей качества электрической энергии (напряжения) в трехфазных трехпроводных и трехфазных четырехпроводных сетях переменного тока в точках установки средств измерений показателей качества электроэнергии подстанций, систем мониторинга и управления качеством электроэнергии с сохранением результатов измерений по заданным алгоритмам в интервалах времени, отсчитываемых внутренними часами реального астрономического времени, и применения для установления соответствия значений показателей качества электрической энергии нормам качества в системах электроснабжения общего назначения со стандартными напряжениями согласно ГОСТ 29322-2014 (МЭК 38—83), частотой 50 Гц, и опционального отображения показателей качества электроэнергии (параметров тока и напряжения) в виде десятичных чисел (только МПК1), а также передачи в цифровом коде через интерфейсы RS485 и Ethernet.

В комплект поставки прибора ПМК2 входит:

  1. Прибор МПК;
  2. Кейс;
  3. Провода с зажимами для подключения входных сигналов;
  4. Кабель питания;
  5. Руководство по эксплуатации и методика поверки - на партию до 10 шт.;
  6. Формуляр.

Технические характеристики МПК2:

Основные параметры

Диапазоны измеряемых входных сигналов

100В, 400В; U/100

Коммуникационный интерфейс

Ethernet («оптика» или «витая пара»); RS485

Температурный диапазон, пыле/взагозащита

от минус 40 до плюс 55 °С; IP 41

Электромагнитная совместимость

В соответствии с требованиями, установленными в СИСПР 22 для оборудования класса «А»

Напряжение питания

220ВУ (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока)

Гарантийный срок эксплуатации

24 мес.

Параметры ПКЭ

Измерение показателей качества электроэнергии

В соответствии с требованиями ГОСТ 30804.4.30-2013,
ГОСТ 30804.4.7-2013, ГОСТ Р 51317.4.15-2012, ГОСТ Р 8.655-2009,
ГОСТ 32144-2013, ГОСТ 29322-2014, ГОСТ 31819.23-2012,
ГОСТ 31819.22-2012

Измерения:
- среднеквадратическое значение фазного, междуфазного напряжения, U
- частота, f
- коэффициент n-й гармонической составляющей напряжения, КU(n)
- коэффициент искажения синусоидальности кривой напряжения, КU
- коэффициент несимметрии напряжений по обратной последовательности, К2U
- коэффициент несимметрии напряжений по нулевой последовательности, К0U
- длительность провала напряжения, Δtn
- глубина провала напряжения, δUп
- длительность прерывания напряжения, Δtnрер
- длительность временного перенапряжения, Δtпер U
- коэффициент временного перенапряжения, Кпер U
- кратковременная доза фликера, PSt
- длительная доза фликера, PLt

Метрологические характеристики

В соответствии с ГОСТ 30804.4.30-2013 (Класс А), ГОСТ 32144-2013

Параметры интерфейсов

Удаленный человеко-машинный интерфейс

HTTP (встроенный WEB-сервер)

Интеграция в системы телеизмерений

RS485 (Modbus RTU, МЭК 60870-5-101),
Ethernet (МЭК 60870-5-104, МЭК 61850-8-1)

Синхронизация времени

NTP (RFC 5905), PTP (IEEE 1588)

Формула заказа МПК2:

МПК аbсdefg, где

а – исполнение прибора в зависимости от габаритных размеров:

  • 2 – прибор в габаритном размере, не более 95×53×175 мм;

b – номинальные значения входных измеряемых параметров:

Варианты исполнения:

b1 – один параметра измерения (напряжение)

  • 100 В, 400 В – линейное напряжение или U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки: 100 В);

c – условное обозначение основного интерфейса Ethernet:

  • REО – наличие интерфейса Ethernet («optics», «оптика»);
  • REC – наличие интерфейса Ethernet («copper», «витая пара»).

d – условное обозначение наличия интерфейса RS485 (только для приборов, имеющих исполнение REC):

  • х – указывается при отсутствии интерфейса RS485;
  • RS – наличие интерфейса RS485.

е – наличие и цвет индикаторов:

  • х – исполнение без индикаторов.

f – условное обозначение вариантов зажимов:

  • А – вариант зажима 1;
  • В – вариант зажима 2;
  • С – вариант зажима 3, где

Зажим А (зажим 1) – зажим типа «крокодил» длиной 92 мм и диаметром охвата до 32 мм;
Зажим В (зажим 2) – зажим типа «крокодил» длиной 155 мм и диаметром охвата до 11,5 мм;
Зажим С (зажим 3) – зажим типа «пинцет» длиной 159 мм и диаметром охвата до 4 мм.

g – специальное исполнение

  • не заполняется (параметр отсутствует).

Исполнение прибора

Параметр кода полного условного обозначения

Номинальное значение или коэффициент трансформации

Наличие
интерфейса Ethernet

Наличие интерфейса RS485

Цвет индикации

Варианты зажимов

b

с

d

e

f

b 1

МПК2

100В, 400В; U/100

REО

х

х

А, В, С

REС

x; RS

Примечание:

1. Знак «х» означает, что параметр отсутствует;

При отсутствии специальный параметр g не указывается.
