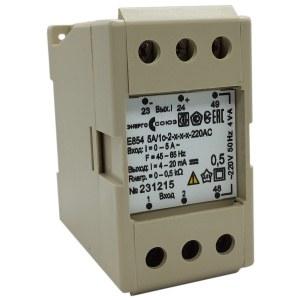

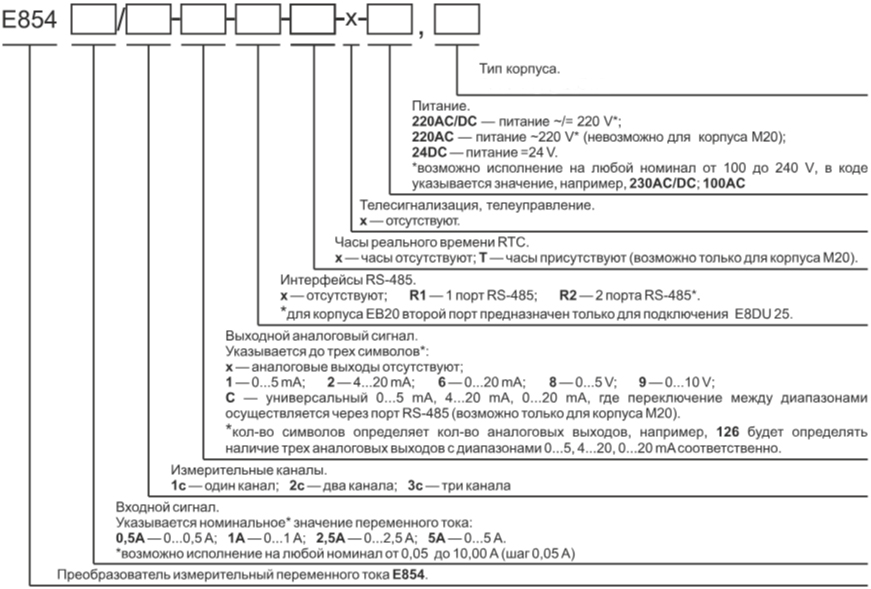

Е854 5A/1c-2-220AC/DC, М6 Измерительный преобразователь переменного тока

Отображение информации

Светодиодная индикация

Режимы работы для приборов в корпусе М8:

·         Светодиод «Работа» постоянно светится зеленым цветом — нормальный режим;

·         Светодиод «Работа» моргает зеленым цветом — запрос по интерфейсу RS-485;

·         Светодиод «Работа» моргает красным цветом — ответ по интерфейсу RS-485;

·         Светодиод «Работа» постоянно светится красным цветом — аварийный режим.

Режимы работы для приборов в корпусе М20:

·         Светодиод «Работа» постоянно светится зеленым цветом — нормальный режим;

·         Светодиод «Работа» постоянно светится красным цветом — аварийный режим;

·         Светодиоды «RS-485(1)», «RS-485(2)» постоянно светятся зеленым цветом — нет обмена по интерфейсу RS-485;

·         Светодиоды «RS-485(1)», «RS-485(2)» моргают зеленым цветом — есть обмен по интерфейсу RS-485.

В корпусах М6, Е20, ЕВ20 индикация отсутствует.

Внешние показывающие устройства

Модуль расширения E8DU, связь осуществляется по интерфейсу RS-485 (протокол «Энерго-Союз»)

Внешние интерфейсы

RS-485

Количество: 1 – 2 шт. Протоколы: Modbus RTU, «Энерго-Союз». Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s. Максимальная длина кабеля 1200 m.

Внешние модули

Модули расширения

Модули показывающих устройств E8DU 25, Е8DU 3E, Е8DU 3P

Поддерживаемые интерфейсы

RS-485 (протокол «Энерго-Союз»)

Телеизмерение

Основная приведенная погрешность

·         ±0.5 % для цифровых интерфейсов;

·         ±0.5 % для аналоговых выходов.

Номинальное значение входного сигнала (Iном)

Может быть любым в диапазоне от 0.05 до 10.00 A с дискретностью 0.05 A.

ИП сохраняют свои метрологические характеристики в режиме перегрузки, равном 150 % от Iном.

Время измерения

Не более 0.5 s

Гальваническая развязка

Между корпусом и цепями входов, выходов, питания

Аналоговые выходы

Количество аналоговых выходов

До 3 шт.

Диапазон изменения выходного сигнала

·         0 – 5 mA, диапазон сопротивления нагрузки 0 – 3 kΩ;

·         0 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ;

·         4 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ;

·         0 – 5 V, диапазон сопротивления нагрузки 1 – 100 kΩ;

·         0 – 10 V, диапазон сопротивления нагрузки 2 – 100 kΩ;

·         Универсальный (диапазон можно выбрать на объекте), только в корпусе M20

·         0 – 5 mA, диапазон сопротивления нагрузки 0 – 2.0 kΩ;

·         0 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ;

·         4 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ.

Время установления выходного аналогового сигнала

Не более 0.5 s

Питание

Универсальное питание АС/DC

Напряжения переменного (частотой 50, 60 Hz) тока от 85 до 264 V или напряжения постоянного тока от 100 V до 300 V (номинальное значение в диапазоне от 100 до 240 V)

Напряжение переменного тока АС
(невозможно в корпусе М20)

Напряжение переменного тока (частотой 50, 60 Hz), номинальное значение в диапазоне от 100 до 240 V, предельное отклонение напряжения питания от номинального значения ±10 %

Напряжение постоянного тока 24DC

Напряжение постоянного тока от 18 до 36 V с номинальным значением 24 V

Потребляемая мощность

От цепи питания

Не более 10 V·A

От цепи входного сигнала

Не более 0.5 V·A для каждого канала

Условия эксплуатации

Температура окружающего воздуха

От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С)

Степень защиты корпуса

IP20

Устойчивость к механическим воздействиям

Группа N1 по ГОСТ 12997-84

Корпус

Габаритные размеры (Д x Ш x В)

·         44х81х72 – для типа корпуса М6;

·         55х81х72 – для типа корпуса М8;

·         110х125х80 – типа корпуса Е20;

·         110х125х132– типа корпуса ЕВ20;

·         132х81х72 – типа корпуса М20.

Масса, кг

·         0,40 – для типа корпуса М6;

·         0,55 – для типа корпуса М8;

·         1,50 – типа корпуса Е20;

·         1,50– типа корпуса ЕВ20;

1,0 – типа корпуса М20.

Степень защиты корпуса

IP20

Способы крепления

Установка на DIN-рейку

Для корпусов M6, M8, M20 установка производится на DIN‑рейку (DIN‑35), с помощью крепления, имеющегося на задней стенке корпуса. Для корпусов Е20, ЕB20 установка производится с помощью крепления на DIN‑рейку (DIN‑35), заказываемого отдельно.

Навесной монтаж

Имеются отверстия для крепления с помощью двух винтов

Надежность и гарантия

Межповерочный интервал

·         1 год в сфере законодательной метрологии;

·         8 лет вне сферы законодательной метрологии.

Гарантия

8 лет с даты изготовления

Средний срок службы

Не менее 30 лет

Внешний вид корпуса

Тип корпуса

Габаритные размеры

CH⁽¹⁾

AO⁽²⁾

RS⁽³⁾

E8DU⁽⁴⁾

МЭК-101⁽⁵⁾

RTC⁽⁶⁾

Питание прибора

М6

1

1

-

-

220AC/DC⁽⁷⁾
220AC⁽⁷⁾
24DC

1

-

1

М8

1

1

1

Е20

1

1

-

2

2

-

3

3

-

1

-

1

1

1

1

ЕВ20

1

-

1

1-строчное

1

1

1

М20

любое значение
из
1, 2, 3

любое значение
из
0, 1, 2, 3
(в корпусе М20 аналоговый выход может быть универсальным)

любое значение
из
0, 1, 2

1-строчное

и

3-строчное

+

+

220AC/DC⁽⁷⁾
24DC

Примечания:

1. CH — количество входов (каналов измерений);

2. AO — количество аналоговых выходов;

3. RS — количество интерфейсов RS-485;

4. E8DU — возможность подключения внешнего показывающего устройства Е8DU;

5. МЭК-101 — протокол обмена ГОСТ Р МЭК 60870-5-101;

6. RTC — возможность наличия часов реального времени;

7. Номинальное значение напряжения питания может быть в диапазоне от 100 до 240 V.
