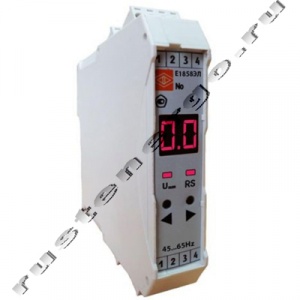

Е1858ЭЛ-45...65Гц-220ВУ-х-х-RS Преобразователь частоты переменного тока
+7 (495) 984-89-54 Пишите: info@rustenergo.ru
Преобразователи Е1858ЭЛ предназначены для измерения частоты переменного тока на основе аналого-цифрового преобразования входных сигналов.
В модернизированных преобразователях предусмотрены возможности:
- программный выбор входного сигнала тока или напряжения, диапазона измерения;
- программный выбор диапазона выходного аналогового сигнала;
- формирование выходного дискретного сигнала при достижении установленного порогового значения;
- отображение на индикаторе входного сигнала в процентном соотношении от номинального значения;
- передача данных по интерфейсу RS485 (протокол Modbus RTU);
- изготовление преобразователей без интерфейса RS485 или аналогового выхода.
Возможность программного выбора диапазона входного и выходного сигналов позволяет оперативно решать вопросы по применению приборов с различными значениями диапазона и вида входного сигнала.
Изменение параметров преобразователей доступно с помощью специализированной программы «Конфигуратор», либо кнопками на передней панели.
Форма заказа Е1858ЭЛ:
Е1858ЭЛ – a – b – c – d – f
а – диапазон измерения (преобразования) входного сигнала:
- 45...65 Гц;
- 300...500 Гц;
b – условное обозначение напряжения питания:
- 220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока;
- 230В – напряжение питания от 85 до 253 В переменного тока частотой 50 Гц;
- 12ВН – (12+6/-3) В постоянного тока;
- 24ВН – (24+12/-6) В постоянного тока;
с – условное обозначение программируемого диапазона изменения выходного аналогового сигнала (перепрограммирование выходного аналогового сигнала осуществляется в рамках выбранного варианта):
- х – выход отсутствует;
- вариант 1: А1; В1; С1; АР1; ВР1; СР1;
- вариант 2: А2; В2; С2; АР2; ВР2; СР2; ЕР2;
где А1(А2) = 0…5 мА; В1(В2) = 4…20 мА; С1(С2) = 0…20 мА;
АР1(АР2) = 0…2,5…5 мА; ВР1(ВР2) = 4…12…20 мА;
СР1(СР2) = 0…10…20 мА; ЕР2 = -5…0…+5 мА;
Примечание – при отсутствии выходного сигнала (с = х), преобразователи имеют исполнение с цифровым интерфейсом RS485 (f = RS)
d – наличие дискретного выхода:
- х – выход отсутствует;
- 01 – один дискретный выход;
f – специальное исполнение (наличие цифрового интерфейса):
- х – интерфейс отсутствует;
- RS – наличие интерфейса.
Исполнение преобразователя |
Параметр кода полного условного обозначения |
||||
Диапазон измерения (преобразования) входного сигнала |
Напряжение питания |
Диапазон изменения выходного аналогового сигнала |
Наличие дискретного выхода |
Специальное исполнение (наличие цифрового интерфейса RS485) |
|
а |
b |
с |
d |
f |
|
Е1858ЭЛ |
+ |
12ВН, 24ВН, 220ВУ, 230В |
х |
х, 01 |
RS
|
А1, В1, С1, АР1, ВР1, СР1 |
х, RS |
||||
А2, В2, С2, АР2, ВР2, СР2, ЕР2 |
|||||
Примечание: 1 Знак «х» означает, что параметр отсутствует 2 Знак «+» означает все возможные значения параметра. 3 Для преобразователей, предназначенных для эксплуатации на атомных станциях (класс безопасности 4), указывать в конце формулы заказа, через запятую, исполнение «А». |
Технические характеристики преобразователя Е1858ЭЛ:
Входной сигнал (программируемый) |
45...65 Гц, 300...500 Гц |
Номинальное входное напряжение |
От 50 В до 500 В |
Пределы основной погрешности |
±0,5% |
Рабочий диапазон температур |
От -40°С до +50°С |
Степень защиты |
IP50 |
Монтаж |
DIN-рейка 35мм |
Интерфейс |
RS485 (Мodbus RTU) - основной, для передачи данных |
Скорость передачи данных |
4800, 9600, 19200, 38400 бит/с. |
Перепрограммирование параметров через интерфейс и через кнопки на лицевой панели |
- диапазон входного сигнала |
Аналоговый выход (класс точности 0,5) (программируемый) |
Количество: 0, 1 4...12...20 мА; 0...10...20 мА, -5...0...5 мА |
Дискретный выход |
Постоянное напряжение: 300В; 100мА Переменное напряжение: 200В; 100мА |
Максимальная перегрузка по входному сигналу |
150%, длительность - 2 часа |
Время установления выходного аналогового сигнала, не более |
0,5 с |
Параметры питания |
- 220ВУ, от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока - 230В, от 85 до 253 В переменного тока частотой 50 Гц - 12ВН (12+6/-3) В постоянного тока - 24ВН (24+12/-6) В постоянного тока |
Мощность потребления от цепи питания, не более |
6,0 В•А |
Межповерочный интервал |
8 лет |
Гарантийный срок эксплуатации |
2 года |
Средний срок службы |
20 лет |
Средняя наработка на отказ |
200000 час |
Габаритные размеры Е1858ЭЛ:
