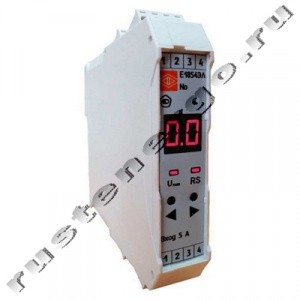

Е1854ЭЛ-75...125В-220ВУ-А1-х-RS Преобразователь измерительный напряжения переменного тока
+7 (495) 984-89-54 Пишите: info@rustenergo.ru
Преобразователи Е1854ЭЛ предназначены для измерения тока и напряжения в цепях переменного однофазного тока.
Отличительные особенности преобразователей Е1854ЭЛ:
- программный выбор входного сигнала тока или напряжения, диапазона измерения;
- программный выбор диапазона выходного аналогового сигнала;
- формирование выходного дискретного сигнала при достижении установленного порогового значения;
- отображение на индикаторе входного сигнала в процентном соотношении от номинального значения;
- передача данных по интерфейсу RS485 (протокол Modbus RTU);
- изготовление преобразователей без интерфейса RS485 или аналогового выхода.
Изменение параметров преобразователей доступно с помощью специализированной программы «Конфигуратор», либо кнопками на передней панели.
Форма заказа Е1854ЭЛ:
Е1854ЭЛ – a – b – c – d – f
а – диапазон измерения (преобразования) входного сигнала;
- А: 0...0,5, 0...1, 0...2,5, 0...5;
- В: 0...125, 0...250, 0...500, 75...125, 150...250;
b – условное обозначение напряжения питания:
- 220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока;
- 230В – напряжение питания от 85 до 253 В переменного тока частотой 50 Гц;
- 12ВН – (12+6/-3) В постоянного тока;
- 24ВН – (24+12/-6) В постоянного тока.
с – условное обозначение программируемого диапазона изменения выходного аналогового сигнала (перепрограммирование выходного аналогового сигнала осуществляется в рамках выбранного варианта):
- х – выход отсутствует;
- А1; В1; С1;
где А1(А2) = 0…5 мА; В1(В2) = 4…20 мА; С1(С2) = 0…20 мА;
Примечание – при отсутствии выходного сигнала (с = х), преобразователи имеют исполнение с цифровым интерфейсом RS485 (f = RS)
d – наличие дискретного выхода:
- х – выход отсутствует;
- 01 – один дискретный выход.
f – специальное исполнение (наличие цифрового интерфейса):
- х – интерфейс отсутствует;
- RS – наличие интерфейса.
Исполнение
|
Параметр кода полного условного обозначения |
||||
Диапазон входного сигнала |
Напряжение питания |
Диапазон выходного сигнала |
Дискретный выход |
RS485 |
|
a |
b |
c |
d |
f |
|
Е1854ЭЛ |
+ |
12ВН, 24ВН, 220ВУ, 230В |
х |
х, 01 |
RS |
А1, В1, С1, АР1, ВР1, СР1 |
х, RS |
Примечание:
1. Знак «х» означает, что параметр отсутствует.
2. Знак «+» означает все возможные значения параметра.
Для преобразователей, предназначенных для эксплуатации на атомных станциях (класс безопасности 4), указывать в конце формулы заказа, через запятую, исполнение «А».
Технические характеристики преобразователя Е1854ЭЛ:
Входной сигнал (программируемый) |
0...0,5 А, 0...1 А, 0...2,5 А, 0...5 А, 0...125 В, 0...250 В, 0...500 В, 75...125 В, 150...250 В |
Пределы основной погрешности |
±0,5% |
Рабочий диапазон температур |
От -40°С до +50°С |
Степень защиты |
IP50 |
Монтаж |
DIN-рейка 35мм |
Интерфейс |
RS485 (Мodbus RTU) - основной, для передачи данных |
Скорость передачи данных |
4800, 9600, 19200, 38400 бит/с. |
Перепрограммирование параметров через интерфейс |
- диапазон входного сигнала |
Аналоговый выход (класс точности 0,5) (программируемый) |
Количество: 0, 1 |
Дискретный выход |
Постоянное напряжение: 300 В; 100 мА Переменное напряжение: 200 В; 100 мА |
Максимальная перегрузка по входному сигналу |
150%, длительность - 2 часа |
Время установления выходного аналогового сигнала, не более |
0,5 с |
Параметры питания |
- 220ВУ, от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока - 230В, от 85 до 253 В переменного тока частотой 50 Гц; - 12ВН (12+6/-3) В постоянного тока - 24ВН (24+12/-6) В постоянного тока |
Мощность потребления от цепи питания, не более |
6,0 В•А |
Межповерочный интервал |
8 лет |
Гарантийный срок эксплуатации |
2 года |
Средний срок службы |
20 лет |
Средняя наработка на отказ |
200000 часов |
Габаритные размеры, мм, не более |
24 х 111 х 116 |
Масса, кг, не более |
0,3 |
Габаритные размеры Е1854ЭЛ:
