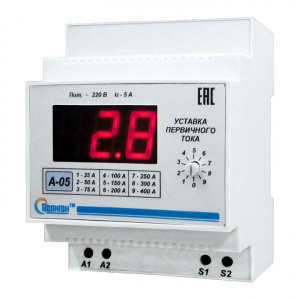

A-05 Амперметр цифровой
Амперметр цифровой А–05 предназначен для измерения величины тока в цепях переменного тока с частотой 50 Гц. Амперметр оборудован переключателем, позволяющим использовать его с различными трансформаторами тока с током вторичной обмотки – 5 А.
|
Напряжение питания |
220±10% В; 50 Гц |
|
Диапазон измерений (в зависимости от подключаемого трансформатора тока) |
0…400 А |
|
Номиналы первичного тока подключаемых трансформаторов |
25; 50; 75; 100; 150; 200; 250; 300; 400 А |
|
Номинальный вторичный ток |
5 А |
|
Максимальный (кратковременный) ток, не более |
4хIном А |
|
Потребляемая мощность, не более |
10 Вт |
|
Метод измерения |
среднеквадратичный |
|
Класс точности |
1,0 |
|
Время обновления показаний |
0,36 с |
|
Габаритные размеры блока |
71х90х60 мм |
|
Масса, не более |
0,2 кг |
|
Диапазон рабочих температур (без конденсата) |
-40…+45 °С |
Схема подключения А-05
