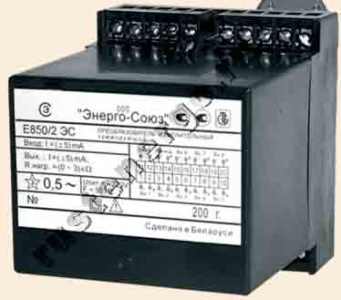

Е850 ЭС ИП перегрузочный переменного тока
Диапазон измерения преобразуемого входного сигнала, А |
Диапазон изменения выходного сигнала на аналоговом выходе, мА |
Релейный выход |
|
диапазон входного тока, при котором происходит срабатывание реле, А |
коэффициент возврата реле, не менее |
||
0 – 8 |
0 – 5 |
1 – 3 |
0,8 |
0 – 30 |
3 – 21 |
||
0 – 40 |
5 – 15 |
Пределы допускаемой основной погрешности, % |
±4,0 |
Параметры внешней цепи, коммутируемые контактами реле: |
|
- напряжение постоянного тока, В |
6-24 |
- мощность, не более, В·А |
6 |
Питание |
|
-от измерительной цепи |
|
|
|
Мощность, не более, В·А |
1,0 |
Габаритные размеры, мм |
110x125x132 |
Масса не более, кг |
1,0 |
Диапазон рабочих температур, °C |
от -30 до +50 |
