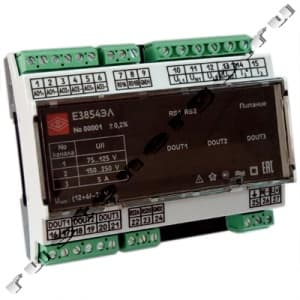

Е3854ЭЛ-400В-220ВУ-RS-30(В,В,В)-03(5А) Преобразователь измерительный напряжения переменного тока

Е3854ЭЛ-400В-220ВУ-RS-30(В,В,В)-03(5А) Преобразователь измерительный напряжения переменного тока
Цена с НДС: 26347 руб.
По всем вопросам:
+7 (495) 984-89-54
Пишите: info@rustenergo.ru
Внесен в Госреестр

Преобразователь Е3854ЭЛ предназначен для измерения и преобразования электрических параметров в однофазных, трехфазных электрических сетях переменного тока, а также других цепях переменного тока в выходные дискретные и аналоговые сигналы и передачи результата измерения и преобразования по последовательному цифровому интерфейсу RS485. Однофазные преобразователи могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы. Трехфазные преобразователи применяются для измерения и преобразования электрических параметров в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока.

Форма заказа Е3854ЭЛ:

Е3854ЭЛ – а1, а2, а3bсdef

а1, а2, а3 – условное обозначение диапазонов измерений:

Варианты исполнения:

1) Однофазный двух-, трехканальный преобразователь

два параметра измерения/преобразования (отсутствующий параметр а3 не указывать):

а1, а2 – номинальное значение или коэффициент трансформации по напряжению (по току) первого и второго канала соответственно;

три параметра измерения/преобразования:

а1, а2, а3 – номинальное значение или коэффициент трансформации по напряжению (по току) первого, второго, третьего каналов соответственно;

2) Трехфазный преобразователь

а1 – номинальное значение входного напряжения:

U/100, 100В – 57,7 (100) В (фазное (линейное) напряжение),

400В – 230 (400) В (фазное (линейное) напряжение).

b – условное обозначение напряжения питания:

  • 12ВН – питание постоянного тока напряжением (12 +6/-3) В;
  • 24ВН – питание постоянного тока напряжением (24 +12/-6) В;
  • 230В – напряжение питания от 90 до 264 В переменного тока частотой 50 Гц;
  • 230В(ИЦ) – питание от измерительной цепи в диапазоне от 90 до 264 В переменного тока частотой 50 Гц (только для однофазных преобразователей);
  • 220ВУ – универсальное питание: напряжение питания от 90 до 264 В переменного тока частотой 50 Гц или от 130 до 370 В постоянного тока.

Примечание: питание от измерительной цепи применяется только для преобразователей с диапазонами измерения первого канала от 0 до 100 В или 0 до 250 В.

c – условное обозначение наличия дополнительного интерфейса RS485:

  • х – при отсутствии дополнительного интерфейса;
  • RS – наличие одного дополнительного интерфейса RS485.

d – условное обозначение количества аналоговых выходов и диапазонов изменений аналоговых выходов:

количество аналоговых выходов (первая цифра – количество аналоговых выходов);

диапазон изменений аналоговых выходов (указывается в скобках после количества выходов в зависимости от заказа):

  • х – без аналоговых выходов;
  • 10(х) – один аналоговый выход;
  • 20(х, y) – два аналоговых выхода;
  • 30(х, y, z) – три аналоговых выхода.

где x, y, z – условные обозначения диапазонов измерения выходных аналоговых сигналов: А, В, С, где А = 0...5 мА, В = 4...20 мА, С = 0...20 мА.

(Пример: (10(А); 20(В, В); 30(С, А, В); 30(С, В, С));

e – условное обозначение дискретных выходов:

количество дискретных выходов (вторая цифра – количество дискретных выходов);

ток в цепях сигнализации (указывается в скобках после количества выходов в зависимости от заказа):

  • x – без дискретных выходов;
  • 01(х) – один дискретный выход;
  • 02(х) – два дискретных выхода;
  • 03(х) – три дискретных выхода,

где х – максимальный ток в цепях сигнализации: 0,2 А; 5 А.

(Пример: 01(0,2 А); 03(5 А))

f – специальное исполнение:

при отсутствии параметр не указывается

Тип

Параметр кода полного условного обозначения

Номинальное значение или коэффициент трансформа­ции

Напряжение питания

Наличие дополнительного интерфейса

Количество аналоговых выходов

Количество дискретных выходов

Специальное исполнение

а1

а2

а3

b

c

d

e

f

Однофазные

Е3854ЭЛ

U, I

U, I

12ВН, 24ВН, 230В, 220ВУ,
230В (ИЦ)

х, RS

х,

10, 20, 30

х,

01, 02, 03

+

U, I

U, I

U, I

12ВН, 24ВН, 230В, 220ВУ,
230В (ИЦ)

х, RS

х,

10, 20, 30

х,

01, 02, 03

+

Трехфазные

Е3854ЭЛ

U

12ВН, 24ВН, 230В, 220ВУ

х, RS

х,

10, 20, 30

х,

01, 02, 03

+

Технические характеристики преобразователя Е3854ЭЛ:

Диапазоны измерений

напряжение

ток

частота

50 В, 100 В, 75...125 В,125 В, 150...250 В, 250 В, 500 В

1 А, 5 А

45…65 Гц

Класс точности

при измерении

при преобразовании

0,2

0,5

Напряжение питания

12ВН, 24ВН, 220ВУ, 230В, 230В (измерительная цепь)

Потребляемая мощность

от цепи питания

с питанием от измерительной цепи

3 В•А

3 В•А

Интерфейс

количество: 1; 2

RS485 (протокол Modbus RTU)

Дискретные выхода

количество: 0; 1; 2; 3

релейные выхода, либо оптические

Аналоговые выхода

количество: 0; 1; 2; 3

диапазоны: 0...5 мА, 4...20 мА, 0...20 мА

Рабочие температуры

от -40 до +70 °С

Степень защиты

IP30

Способ крепления

DIN-рейка

Межповерочный интервал

10 лет

Норма средней наработки на отказ

200000 ч.

Средний срок службы

20 лет

Гарантийный срок эксплуатации

36 месяцев

Габаритные размеры, мм, не более

108 х 90 х 63

Масса, кг, не более

0,35

Габаритные размеры Е3854ЭЛ:

Габаритные размеры Е3854ЭЛ.jpg
