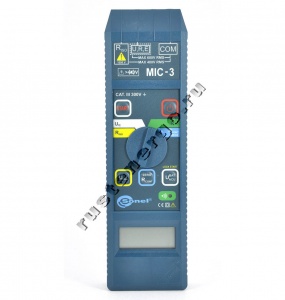

MIC-3 Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания пот
+7 (495) 984-89-54 Пишите: info@rustenergo.ru
Прибор MIC-3 разработан для проведения измерений, результаты которых указывают состояние электрической изоляции потребителей электроэнергии.
Цифровой измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов МIC-3 предназначен для измерения электроизоляции кабельных линий, электродвигателей, трансформаторов и другого электрооборудования; проводников присоединения к земле и выравнивания потенциалов; напряжения постоянного и переменного тока; низкоомного сопротивления постоянному току.
Основные технические характеристики MIC-3:
|
Измерение сопротивления изоляции Измерительное напряжение: 250 В, 500 В и 1000 В
Для UN=250 В: 250 кОм...1000 Мом | ||
|
Диапазон отображения для UN=250 В |
Разрешение |
Основная погрешность |
|
200...1999 кОм |
1 кОм |
± (3% и. в. + 8 ед. мл. разряда) |
|
2,00...19,99 МОм |
0,01 МОм | |
|
20,0...199,9 МОм |
0,1 МОм | |
|
200...1000 МОм |
1 МОм | |
|
Для UN=500 В: 500 кОм...1999 МОм
| ||
|
Диапазон отображения для UN=500 В |
Разрешение |
Основная погрешность |
|
200...1999 кОм |
1 кОм |
± (3% и. в. + 8 ед. мл. разряда) |
|
2,00...19,99 МОм |
0,01 МОм | |
|
20,0...199,9 МОм |
0,1 МОм | |
|
200...1999 МОм |
1 МОм | |
|
Для UN=1000 В: 1000 кОм...3,0 ГОм
| ||
|
Диапазон отображения для UN=1000 В |
Разрешение |
Основная погрешность |
|
200...1999 кОм |
1 кОм |
± (3% и. в. + 8 ед. мл. разряда) |
|
2,00...19,99 МОм |
0,01 МОм | |
|
20,0...199,9 МОм |
0,1 МОм | |
|
200...1999 МОм |
1 МОм | |
|
2,00...3,00 ГОм |
0,01 ГОм |
± (4% и. в. + 6 ед. мл. разряда) |
|
Низковольтное измерение активного сопротивления | ||
|
Диапазон |
Разрешение |
Основная погрешность |
|
0,0...199,9 Ом |
0,1 Ом |
± (2% и. в. + 3 ед. мл. разряда) |
|
200...399 Ом |
1 Ом |
± (4% и. в. + 3 ед. мл. разряда) |
|
Звуковой сигнал для активного сопротивления ниже 10Ом Максимальное напряжение на открытых зажимах 5В Максимальный ток при замкнутых зажимах 10мА | ||
|
Измерение активного сопротивления защитных и уравнительных соединений Диапазон измерения согласно IEC 61557-4: 0,11...399 ОМ | ||
|
Диапазон отображения |
Разрешение |
Основная погрешность |
|
0,00...19,99 Ом |
0,01 Ом |
± (2% и. в. + 3 ед. мл. разряда) |
|
20,0...199,9 Ом |
0,1 ОМ | |
|
200...399 Ом |
1 Ом | |
|
Максимальное напряжение на открытых зажимах -5,0 В Ток при замкнутых зажимах (для UBAT ≥ 2,4 В) > 200мА | ||
|
Измерение напряжения (между зажимами COM и U,R,E) Напряжение постоянного тока | ||
|
Диапазон |
Разрешение |
Основная погрешность |
|
0...600 В |
1 В |
± (3% и. в. + 2 ед. мл. разряда) |
|
Напряжение переменного тока 45...65 Гц (синусоидальная форма с наличием гармоник < 2%) | ||
|
Диапазон |
Разрешение |
Основная погрешность |
|
0...600 В |
1 В |
± (3% и. в. + 2 ед. мл. разряда) |
Дополнительные технические характеристики MIC-3:
|
Номинальное напряжение сети |
230 В |
|
Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
|
Категория безопасности |
III 300 В согласно PN-EN 61010-1 |
|
Степень защиты корпуса согласно PN-EN 60529 |
IP40 |
|
Питание измерителя |
2 элемента питания LR6 (размер AA) или 2 аккумулятора NiCd |
|
Температура хранения |
- 20...+ 60°C |
|
Время до самовыключения |
120 секунд |
|
Частота измерений: |
для измерительной функции RISO около 3 измерений в секунду |
|
Количество измерений RISO |
мин. 300 |
|
Количество измерений RCONT |
мин. 1400 |
|
Дисплей |
жидкокристаллический, 4-х разрядный высотой 14 мм |
