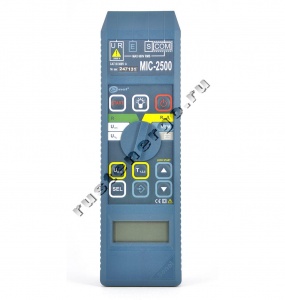

MIC-2500 Измеритель сопротивления, увлажненности и степени старения электроизоляции

MIC-2500 Измеритель сопротивления, увлажненности и степени старения электроизоляции
Снят с производства
По всем вопросам:
+7 (495) 984-89-54
Пишите: info@rustenergo.ru

Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-2500 представляют собой портативные электрические цифровые измерительные приборы, предназначенные для измерения сопротивления, увлажненности и степени старения электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок.

Приборы MIC-2500 позволяют также измерять ток утечки через изоляцию, напряжения постоянного и переменного тока и малые сопротивления. Измерительное напряжение на выходе преобразователя высокого напряжения до 2500 В.

Основные технические характеристики MIC-2500:

Измерение сопротивления изоляции

Измерительное напряжение, задаваемое с шагом 10 В в диапазоне 50...2500 В

Диапазон измерения: RISOmin=UISOnom/IISOmax...1100 ГОм(IISOmax=1 мА)

Диапазон

Разрешение

Погрешность основная

50,00...99,90 кОм

0,01 кОм

± (3% и. в. + 20 ед. мл. разряда)

100,0...999,0 кОм

0,1 кОм

1,000...9,990 МОм

0,001 МОм

10,00...99,90 МОм

0,01 МОм

100,0...999,0 МОм

0,1 МОм

1,000...9,990 ГОм

0,001 ГОм

10,00...99,90 ГОм

0,01 ГОм

100,0...999,0 ГОм

0,1 ГОм

1000...1100 ГОм

1 ГОМ

Точность задания напряжения (Robc[Ом] 1000*Un[В])...0 + 10% от установленных значений

Температурная стабильность напряжения не более 0,1%/°C

Количество интервалов времени измерения T1, T2 и T3, для определения коэффициентов абсорбции и поляризации; три, в выбранном диапазоне от 1 до 600 секунд, точность ± 1 с.

Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
RISOmin=UISOnom/IISOmax
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)

Текущее значение тока

Диапазон

Разрешение

Погрешность основная

0...Ipmax

Зависит от диапазона

-ΔI-, +ΔI+

где:
Ipmax - максимальный ток преобразователя, равный 1,2 ± 0,2 мА
ΔI-, ΔI+ - основная погрешность показания тока, определённая на основании показания активного сопротивления согласно формул:

ΔI-= UISO(1/R-1/(R+ ΔR))

ΔI+= UISO(1/(R- ΔR)-1/R)
где:
UISO - напряжение измерения
R - значение сопротивления изоляции, отображённое на дисплее прибора
ΔR - основная погрешность измерения активного сопротивления, определённая для данного измерения

Измерение напряжения

Постоянного тока

Диапазон

Разрешение

Погрешность основная

0...600 В

1 В

± (3% и.в. + 2 ед. мл. разряда)

Переменного тока 50-60 Гц

(синусоидальной формы с коэффициентом гармоник < 2%)

Диапазон

Разрешение

Погрешность основная

0...600 В

1 В

± (3% и. в. + 2 ед. мл. разряда)

Низковольтное измерение сопротивления

Диапазон

Разрешение

Погрешность основная

0,0...99,9 Ом

0,1 Ом

± (2% и. в. + 3 ед. мл. разряда)

100,0...399,9 Ом

0,1 Ом

± (4% и. в. + 3 ед. мл. разряда)

Звуковой сигнал при сопротивлениях меньше чем - 35 Ом ± 25 Ом
Максимальное напряжение при разомкнутых зажимах - 9,6 В
Максимальный ток короткого замыкания при замкнутых зажимах - 200 мА

Дополнительные технические характеристики MIC-2500:

Класс изоляции

двойная, согласно PN-EN 61010-1 и IEC 61557

Категория безопасности

III 300 В согласно PN-EN 61010-1

Степень защиты корпуса согласно PN-EN 60529

IP40

Питание измерителя

пакет аккумуляторов типа SONEL NiCd 9,6 В

Температура хранения

- 20...+ 60°C

Время до самовыключения

- функция измерения RISO/IL зависит от установленного времени T2 либо T3 (T2/T3 + 300 секунд)
- остальные функции измерения....300 секунд

Частота измерений для функции измерения RISO/IL

около 1 измерения в секунду

Количество измерений RISO

мин. 2500

Дисплей

жидкокристаллический, 4-х разрядный высотой 14 мм
