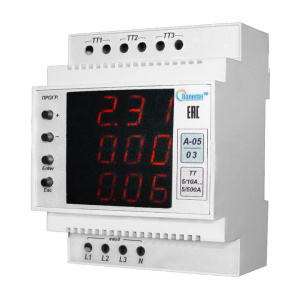

A-05-03 Амперметр цифровой
Амперметр цифровой А-05-03 выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся цифровой индикатор и кнопки управления.
Цепи питания и измерения гальванически разделены.
В нижней и верхней части изделия находятся клеммные колодки для подключения блока к сети и к вторичным обмоткам трансформаторов тока. Питание амперметра осуществляется непосредственно от контролируемой сети.
Гарантийный срок – 2 года.
Класс защиты – 0, ЭМС по ГОСТ Р50033.92
Технические характеристики А-05-03:
Параметр |
Значение |
Напряжение питания |
220±10% В; 50 Гц |
Диапазон измерений (в зависимости от подключаемого трансформатора тока) |
0…500 А |
Номиналы первичного тока подключаемых трансформаторов |
5 (прямое подключение); 10; 15; 20; 25; 30;40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500 А |
Номинальный вторичный ток |
5 А |
Кол-во каналов измерения |
3 |
Максимальный (кратковременный) ток, не более |
4 х Iном А |
Потребляемая мощность, не более |
5 Вт |
Метод измерения |
среднеквадратичный |
Класс точности |
1,0 |
Время обновления показаний |
0,5 с |
Габаритные размеры блока |
71х90х65 мм |
Масса, не более |
0,2 кг |
Диапазон рабочих температур (без конденсата) |
-40…+45 °С |
